تُعد مرحلة تمديد الكابلات وحلول المسارات (Cable Management & Routing) بمثابة الشرايين التي تغذي المنشأة بالطاقة والبيانات. إن التصميم الهندسي للمسارات لا يهدف فقط إلى تنظيم الكابلات، بل يضمن حمايتها من التلف الميكانيكي، ويمنع التداخل الكهرومغناطيسي بين خطوط القوى وشبكات الاتصالات والبيانات، مما يسهل عمليات الصيانة والتوسعة المستقبلية.
في شركة Power Wave، ننفذ حلول مسارات احترافية تضمن استقرار الإشارة وطول عمر النظام الكهربائي والتقني.
أنواع حلول المسارات في Power Wave
نختار نوع المسار بناءً على طبيعة المنشأة ونوع الكابلات:

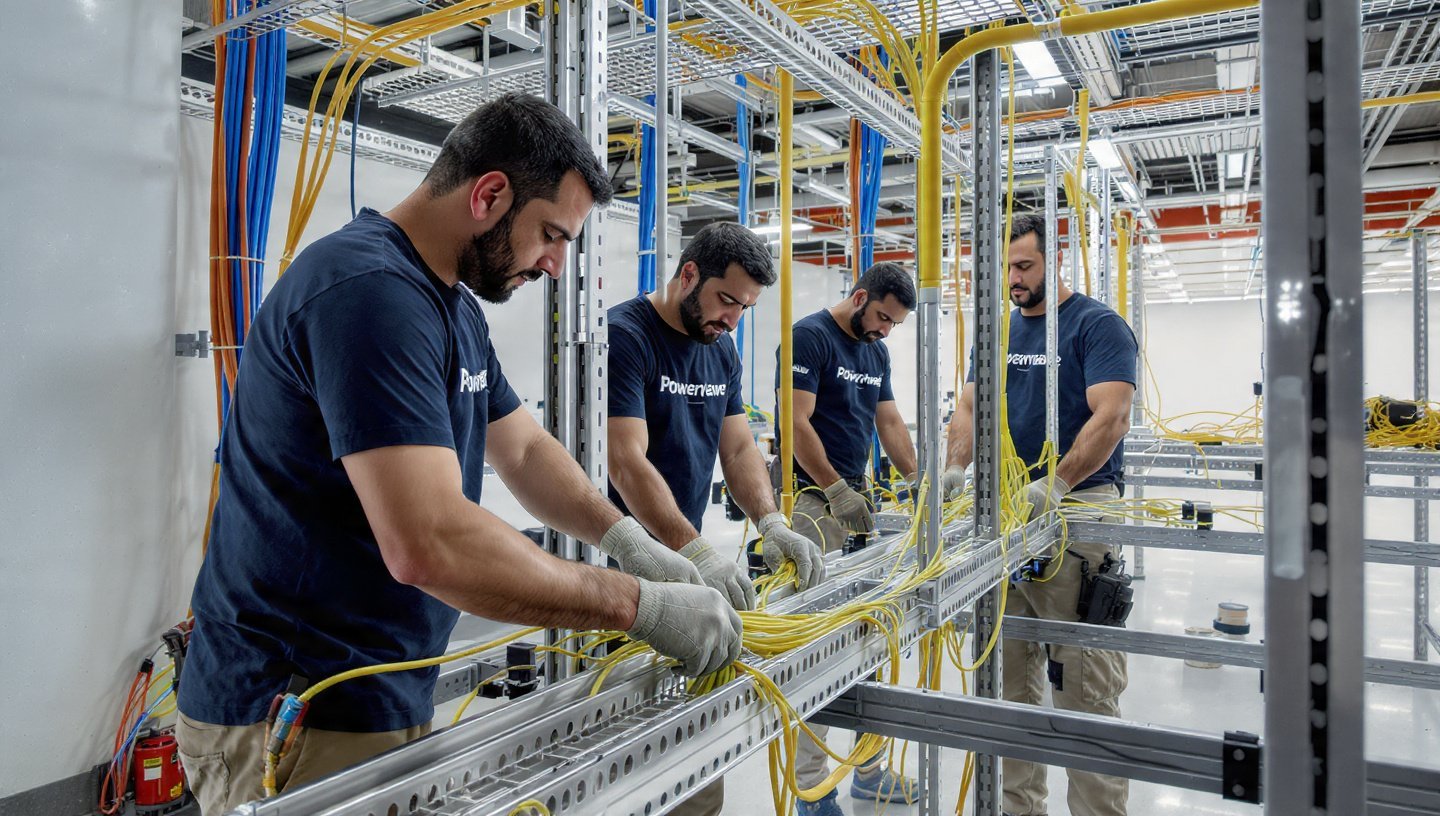

1. حوامل الكابلات (Cable Trays & Ladders):
-
تُستخدم في المنشآت الصناعية والمجمعات الكبيرة والمواقف لحمل الكابلات الضخمة الخاصة بـ أنظمة الجهد العالي والمتوسط.
-
تمتاز بتهوية ممتازة تمنع ارتفاع حرارة الأسلاك والكابلات تحت الحمل العالي.
2. مواسير التمديد (Conduits):
-
مواسير PVC: تُستخدم داخل الجدران والأعمدة والأسقف الخرسانية للمشاريع السكنية والتجارية.
-
مواسير EMT/RMC: مواسير معدنية تُستخدم في المواقع التي تتطلب حماية ميكانيكية عالية أو حماية من التداخل المغناطيسي، وهي مثالية لـ أنظمة إنذار الحريق.
3. المسارات الأرضية (Underfloor Trunking):
-
حلول مثالية للمكاتب المفتوحة والمراكز التجارية، حيث تتيح وصول نقاط الكهرباء والداتا إلى المكاتب بمرونة تامة دون تشويه المظهر الجمالي.
4. قنوات الكابلات الظاهرة (Trunking):
-
تُستخدم في أعمال التجديد أو المكاتب لتنظيم الكابلات فوق الجدران بتنسيق يتناسب مع الدهانات والديكورات.
المعايير الهندسية لعمليات التمديد
نطبق بروتوكولات صارمة لضمان كفاءة التمديدات:
-
فصل الأنظمة (Separation): عزل كابلات الطاقة عن كابلات التيار المنخفض (مثل الداتا والصوت) بمسارات مستقلة لمنع التشويش وضمان نقاء الإشارة في أنظمة الصوت.
-
سعة الامتلاء (Fill Capacity): الالتزام بعدم ملء المواسير بنسبة تزيد عن 40% لضمان سهولة سحب الكابلات وتوفير مساحة للتهوية والتوسعات المستقبلية.
-
الانحناءات الفنية: مراعاة “نصف قطر الانحناء” (Bending Radius) للكابلات، خاصة في الألياف البصرية وكابلات الجهد العالي، لمنع تكسر الشعيرات الداخلية.
-
التأسيس المخفي: دمج المسارات بذكاء خلف أعمال الجبس بورد لضمان وصول التمديدات لنقاط أنظمة الإضاءة دون التأثير على التصميم الداخلي.
التكامل مع أنظمة الأمان والحلول الهندسية
نحن نجعل المسارات جزءاً من منظومة حماية المبنى:
-
الحماية من الحريق: استخدام مواد سادة للحريق (Fire Stops) عند اختراق الكابلات للجدران الفاصلة لمنع انتقال النيران والدخان بين الأقسام.
-
التأريض المستمر: تأريض كافة الحوامل المعدنية (Trays) لضمان تفريغ أي شحنات ناتجة عن التماس كهربائي وحماية الأفراد.
-
التوثيق والترقيم: ترقيم كافة المسارات والأسلاك عند بدايتها ونهايتها، مما يسهل مهمة فنيي كشف وفحص الأعطال التقني ويوفر الوقت في الصيانة.
لماذا تختار Power Wave لتمديدات مشروعك؟
-
تنظيم فائق: نحن نحول غرف الكهرباء والداتا إلى لوحة هندسية منظمة تسهل عليك إدارة منشأتك.
-
جودة المواد: نستخدم مواسير وحوامل مطابقة للمواصفات السعودية والعالمية المقاومة للتآكل والحريق.
-
رؤية مستقبلية: نصمم المسارات بحيث تستوعب أي إضافات في أنظمة التحكم بالمنزل أو الأنظمة الصناعية مستقبلاً.
تمديد الكابلات هو العمود الفقري لمشروعك؛ ومع Power Wave، نحن نضمن له القوة والنظام.
للتواصل معنا وطلب تصميم أو تنفيذ حلول تمديد الكابلات والمسارات: 0507007272
